Wuss-Wuss
VW Käfer Baujahr 1959, Umbau zum Wuss-Wuss 1981

– Sicher ist sicher –

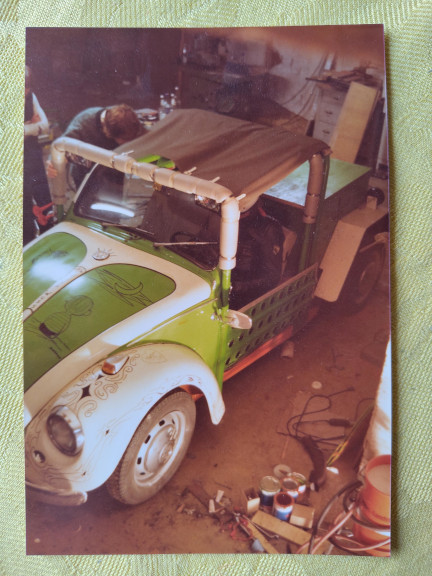

– Und los geht's nach Gran Canaria – Motor läuft schon / ??.?Oktober?.1981 –


Von links nach rechts: Mama, Uli, Bernd (Fahrer), Fotograf: Papa
Uli darf dann noch aufräumen ;-)

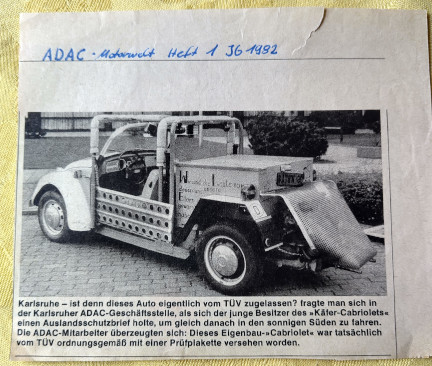

– Für die Daheimgebliebenen –


/ \ / \ / \ / \ / \ / \ / \ / \ / \ / \ / \ / \ / \ / \ / \ / \ / \ / \ / \ / \ / \ / \ / \ / \ / \ / \ / \ / \ / \ / \ / \ / \ / \ / \ / \ / \ / \ / \ / \ / \ / \ / \ / \ / \ / \ / \ / \ / \ / \ / \ / \ / \ / \ / \ / \

...und dann 43 Jahre später am 20. April 2024 – Start Restauration/Wiederaufbau/Dokumentation – Tag 0

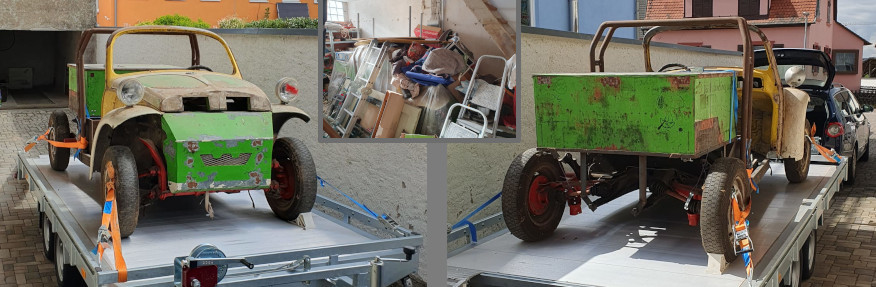

Aus dem Dornröschenschlaf erwacht

Höhepunkte der Restauration (wenn auch manchmal nicht erkennbar)

April 2024 – Zündschloß

🔧 Model ab 8/70
🔧 VW Käfer 1200 ccm von Baujahr 1970 bis 1979

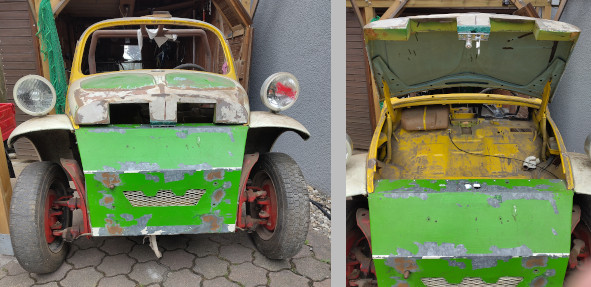

Mai 2024 – Fronthaube(nverschluß)

🔧 Fronthaubenverschluß vom Golf I, II

Mai 2024 – Cockpit

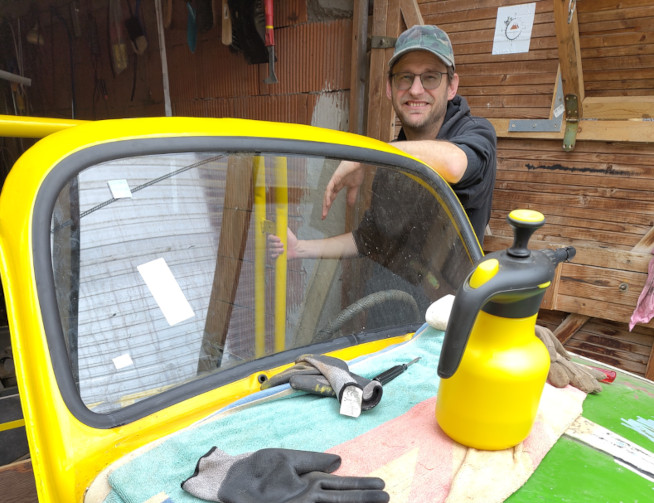

Juni 2024 – Frontscheibe – 22.06.2024/Tag 61

🔧 Frontscheibe klar, Limousine, ab Bj. 08/64 (nicht 1303)

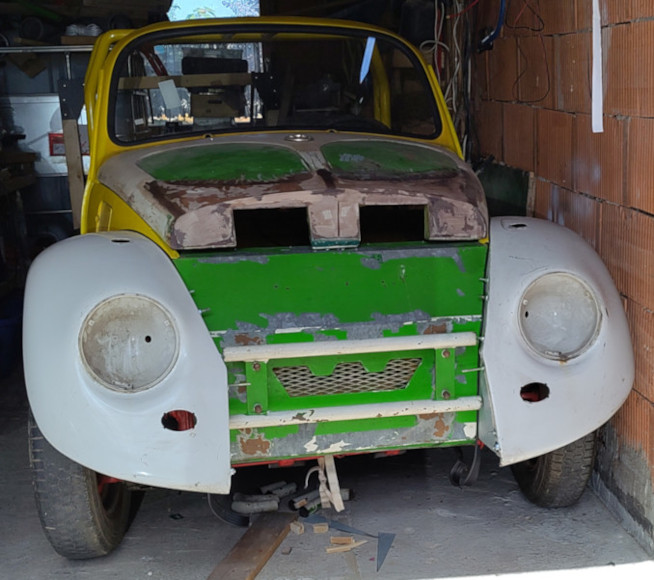

Juni 2024 – Vorderbau

🔧 Noch mit langen Schrauben zum Heranziehen der dreieckigen Bleche an die Kotflügel

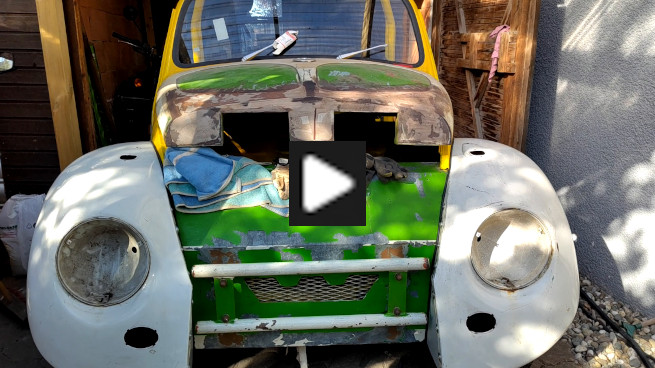

Juli 2024 – Scheibenwischer


🔧 Gestänge teilweise original, Wischermotor vom Golf IV, Test mit 5V PowerBank

Juli 2024 – Motor "erster Anlauf"

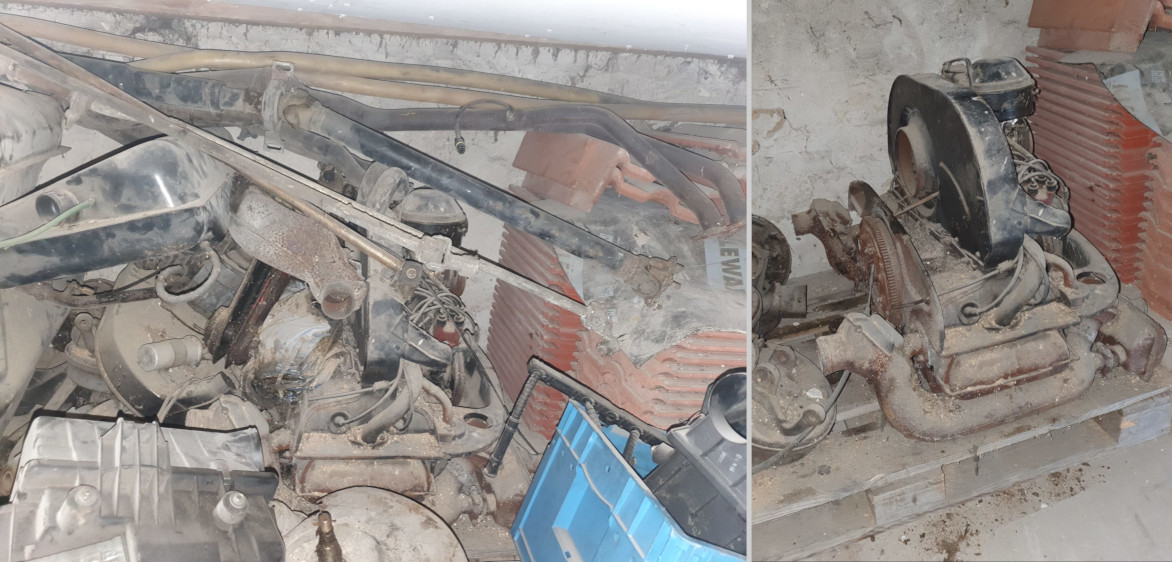

E i n   w a h r e r   S c h e u n e n f u n d . . .


. . . u n d   20 . . . 30 . . . 40  J a h r e   s p ä t e r   h i e r   d a s   K r a f t p a k e t   m i t   3 PS   ä ä ä . . .   34 PS   ;-)
Erster Rückschlag – War leider ein 1500er-Motor


 – M a c h  1 –

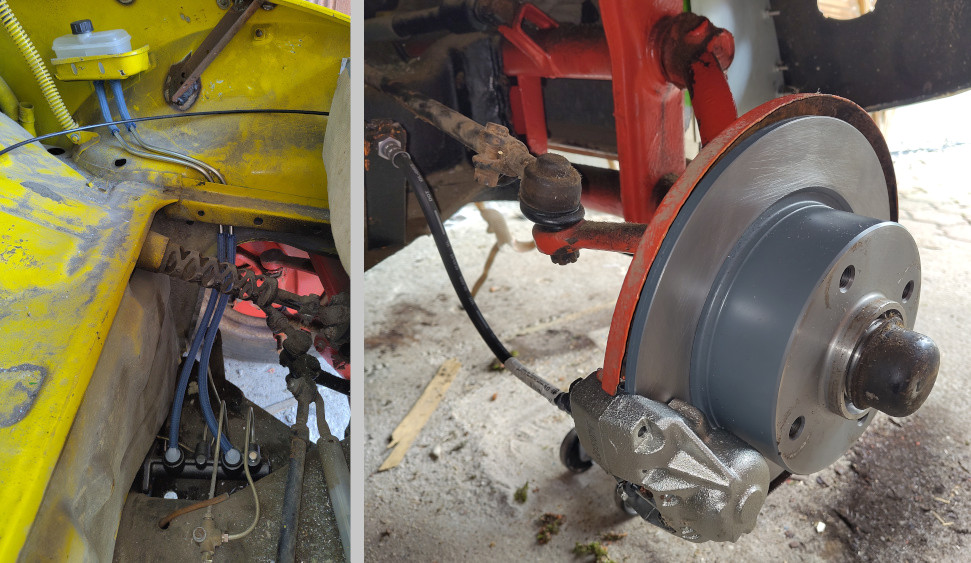

August 2024 – Bremsanlage 🔧 Scheibenbremse

🔧 Vorratsbehälter
🔧 Leitungen
     > für VW Käfer 08/67–
🔧 Hauptbremszylinder, ⌀ 19 mm
     > für VW Käfer, Karmann Ghia, Typ 181, Iltis
 🔧 Bremsscheibe, ⌀ 278 mm
     > für VW 1500, 1600 Käfer
🔧 Radlager
 🔧 Bremssattel
🔧 Bremsschläuche

Oktober 2024 – Bremsanlage 🔧 Trommelbremse

> Variante: Typ 3, 1500, 1600, Schräglenkerachse, Käfer Automatik, Typ 4, 411/412 <

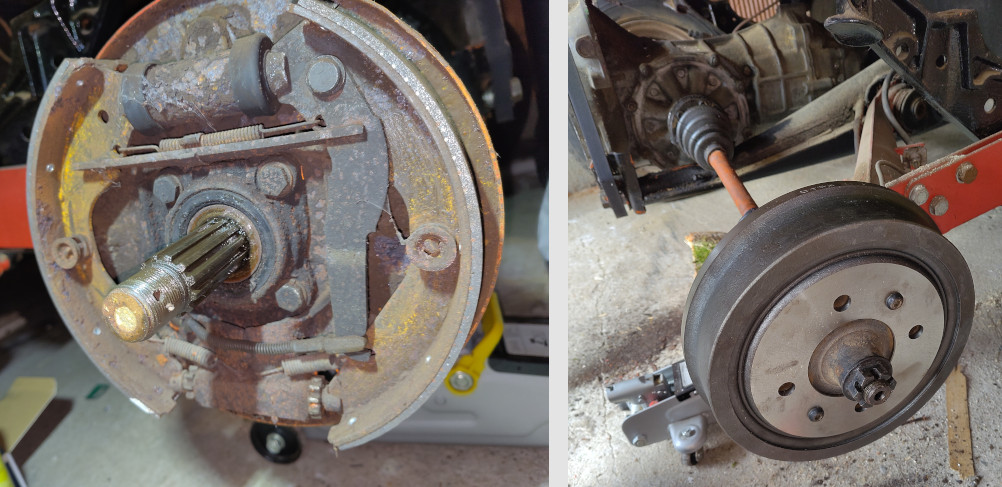

🔧 Trommelbremse Zustand vorher
    > Radbremszylinder fest
    > Bremsankerplatte total verrostet
    > Haltefeder für Einstellschraube am Widerlager weggerostet
    > genietete Bremsbeläge, keinerlei Abnutzungsspuren
    > kein Bremsstaub auf den Nieten
Anmerkung
Bremsankerplatte mit Widerlager sollte erneuert werden 		🔧 Trommelbremse Zustand nachher
    Daten Trommel
       > Innendurchmesser 248 mm
       > Lochkreis 4x130 mm
       > Bremsbackenbreite 46 mm
    Daten Radbremszylinder
       > ⌀ 22,2 mm

Oktober 2024 – Sitze – 28.10.2024/Tag 191

🔧 Erstes Rausrollen mit Anprobe

November 2024 – Sitzbefestigung 🔧 Stahlwinkel

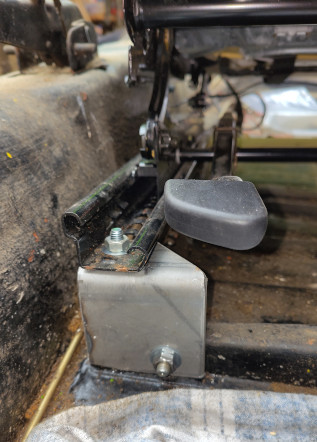

      🔧 Und Action......geschafft, erster Winkel fertig 🔧

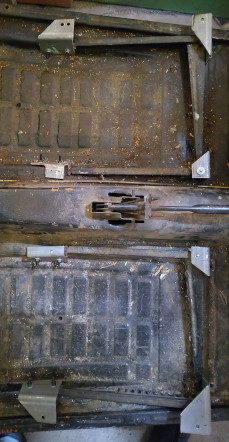

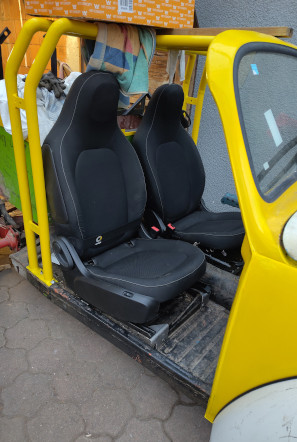

      🔧 8 x Sitzwinkel......bitte einsteigen......good feeling 😎


🔧 Sitze vom Smart ForTwo Typ 453

       ➜ Sitzheizung (noch nicht angeschlossen)
➜ Seiten-Airbag (nicht angeschlossen)
➜ Sitz-Höhenverstellung (Fahrerseite)
➜ Sitz-Lehnenverstellung (TÜV-Forderung)
➜ Sitz-Längsverstellung (TÜV-Forderung) 		➜ 5 mm Stahlwinkel (TÜV-Forderung)
➜ Schrauben "10.9" (TÜV-Forderung)
➜ Muttern der Festigkeitsklasse "10."


 – M a c h  2 –

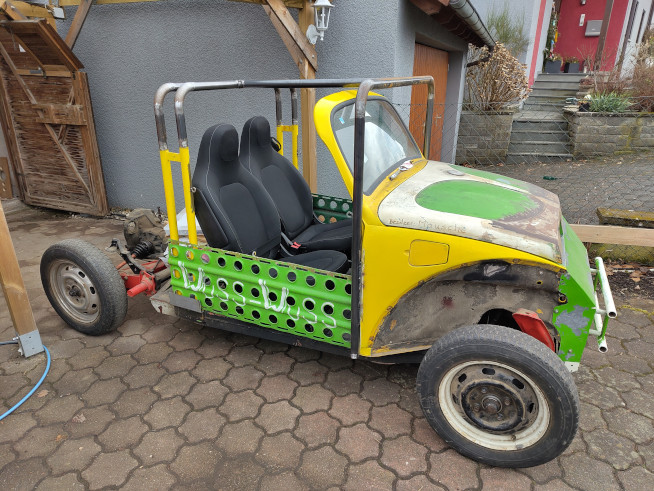

Februar 2025 – Überrollbügel

🔧 Perfekt geschweißt


 – M a c h  3 –

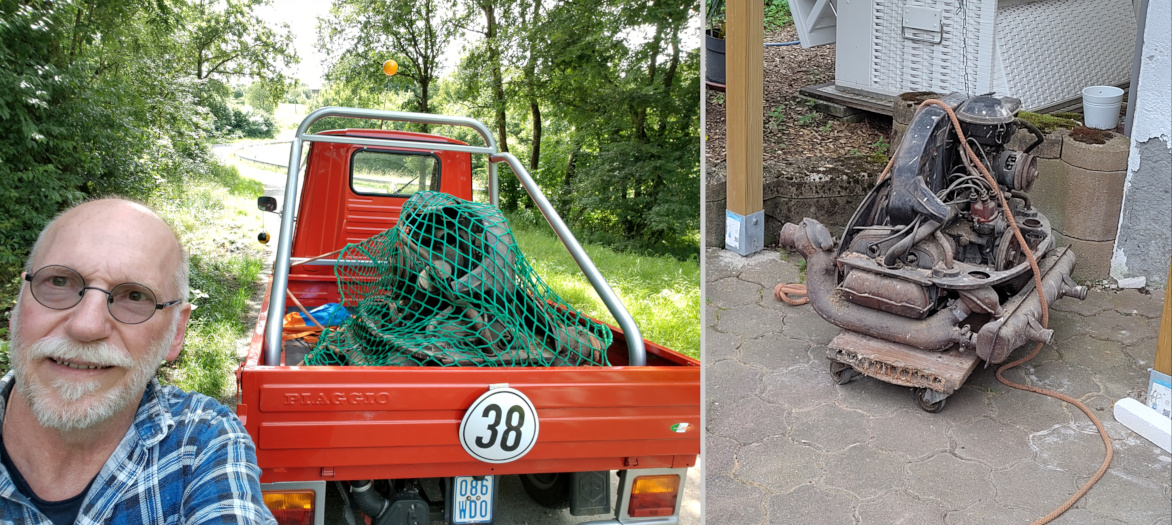

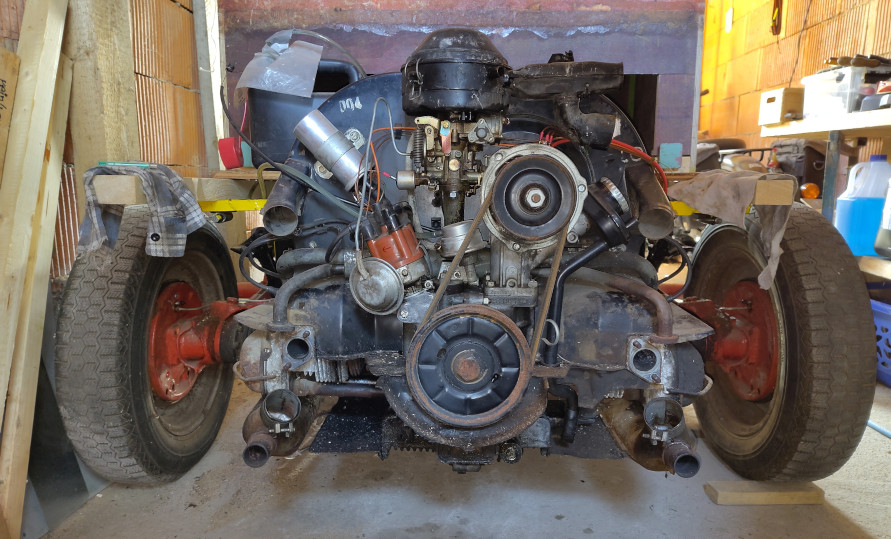

Mai 2025 – Motor "zweiter Anlauf" - eingebaut

🔧 Originaler D-Motor, 1200 ccm, 34 PS
👍 mehr braucht Wuss-Wuss nicht 👍
Anmerkung: Wie oben erwähnt, war der "Motor-Scheunenfund" ein 1500er – es muss und soll aber ein 1200er sein.

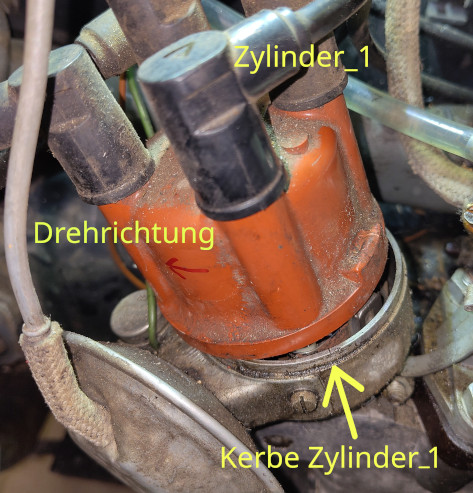

Juni 2025 – Anmerkungen zum Zündverteiler

 ➩

🔧 Erster Zylinder ➩ Zylinder_1 ➩ Kerbe
➩ Da muss der Verteilerfinger hin zeigen bei: "Erster Zylinder Zünd-OT"
🔧 Erster Zylinder ➩ 1 ➩ Anschluß
🔧 Drehrichtung Verteilerfinger
! Beachte: Zündkerzengewinde von Zylinder 4 ist schwergängig

– Elektrik für Starter und Zündung –

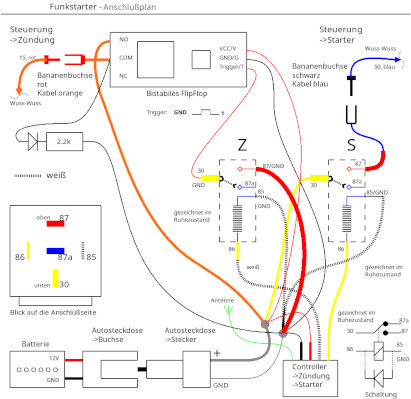

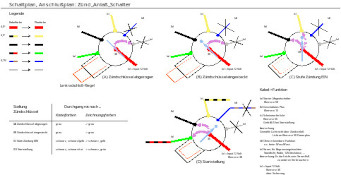

🔧 Funktion Zünd-Anlass-Schalter 🔧

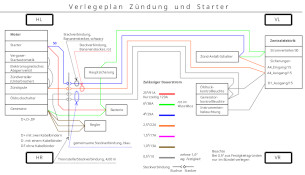

 🔧 Verlegeplan Zündung und Starter 🔧

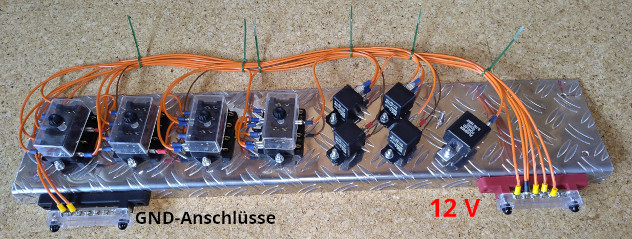

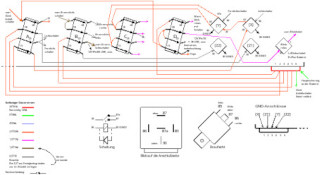

🔧 Anordnung Zentralelektrik 🔧
 🔧 Zündung und Starter 🔧
🔧 Zentralelektrik 🔧

Beachte: Stand Mai 2025

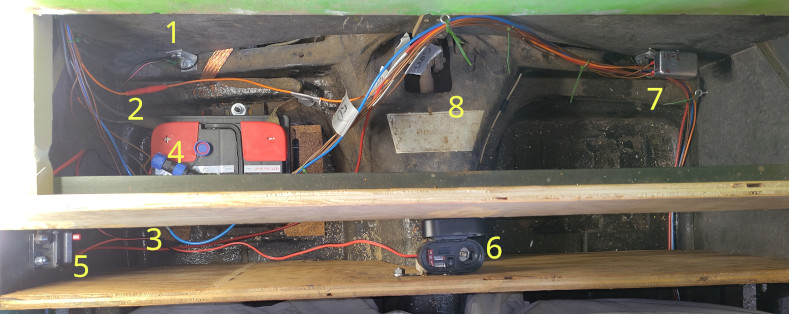

🔧 Spannungsversorgung und -regelung für den Motor 🔧
    🔧 (1) Masseanschlüsse
    🔧 (2) Zur Zündspule, Klemme 15, Anschluß Fernstarter ➩ Zündung, rote Steckverbindung, Kabel orange
    🔧 (3) Zum Starter, Klemme 50, Anschluß Fernstarter ➩ Starter, schwarze Steckverbindung (verdeckt), Kabel blau
    🔧 (4) Öldruck- und Generatorkontrollleuchte, Steckverbindung mit Überwurfmuttern in blau
    🔧 (5) Hauptsicherung (Automat, 40A)
    🔧 (6) 2-fach-USB-Anschluß, Spannungsanzeige, Steckdose; auch zum Laden der Batterie (falls notwendig), Digitaluhr
    🔧 (7) Elektronischer Generator-Regler ➩ LED-Kontrollleuchte möglich
    🔧 (8) Rahmennummer
    Beachte: Stand Juni 2025

Juni 2025 – Motor – erster Start nach soooo... vielen Jahren – 18.06.2025/Tag 424



🔧 ... und auch noch nach über 40 Jahren: er läuft und läuft und läuft ...

♫♫♫

 cooler sound

♫♫♫

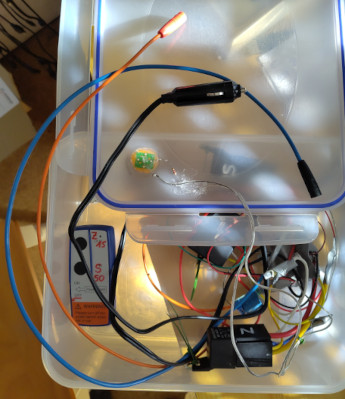

Falls sich der aufmerksame Betrachter wundert wie der Motor gestartet wird ➩ ein Funkstarter ist das Geheimnis
 🔧

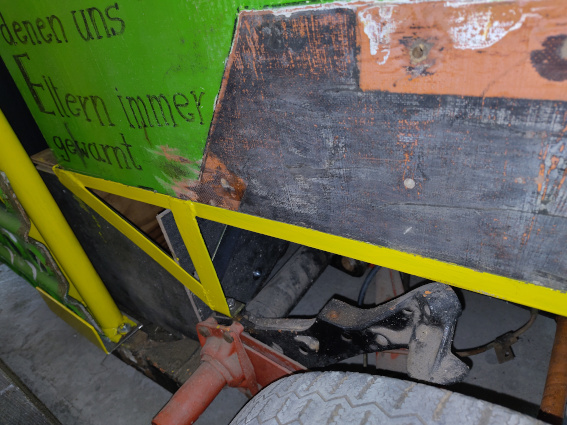

Zweiter Rüchschlag: Kistenträger und Kiste
 Ursprünglich hatte die Kiste im vorderen Drittel einen ca. 15 cm tieferen Kistenboden.
 Dies erwies sich alsbald als unpraktisch und er wurde auf Höhe des hintern Bodens versetzt.
 Dadurch ist der Kistenboden durchgehend eben.
 Der überstehende Rand der Kiste wurde abgesägt, der Kistenträger angepasst und
 der darunter liegende Kasten erhöht.
 Noch etwas "Kosmetik" und . . .

 – M a c h  4 –

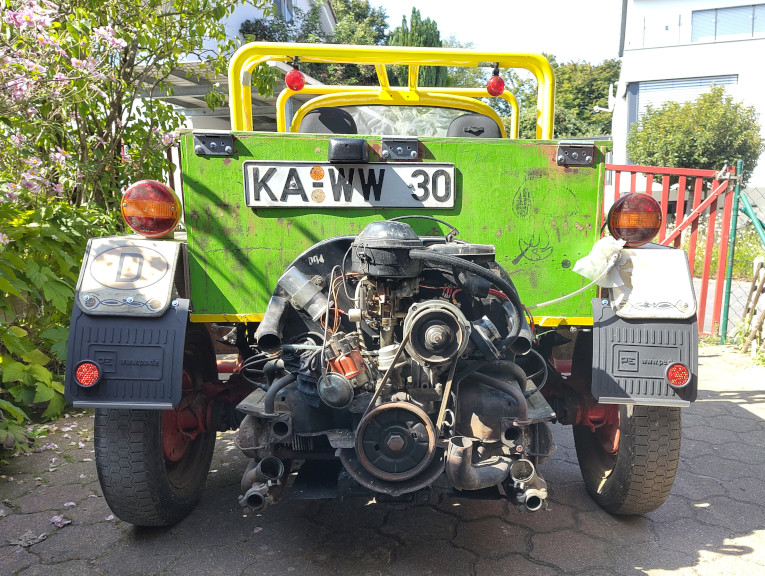

Juli 2025 – Start Beleuchtungsanlage

Kotflügel mit Spritzlappen und Rückstrahlern,
(Halteketten noch nicht montiert, da Schalldämpfer noch fehlt)
Bremsleuchten, Blinker, Rückleuchten,
Zusatzbremsleuchten, Kennzeichenleuchte,
Deckelscharniere, Deckelverschlüsse und Haltekette in der Kiste...

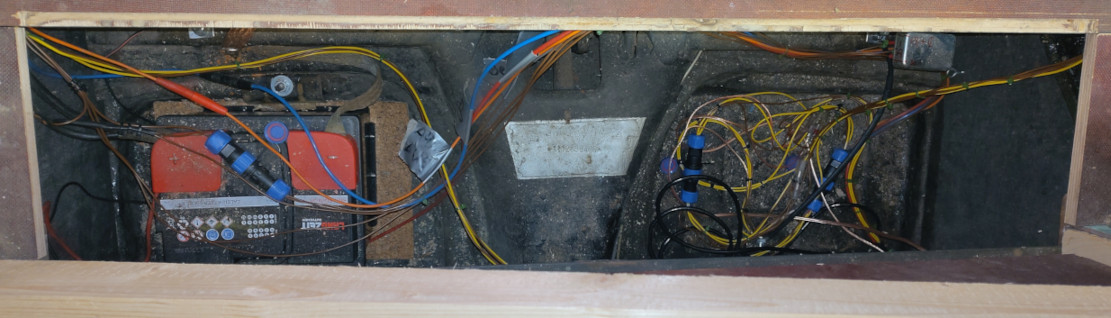

...die Elektrik für "alles was hinten ist"...

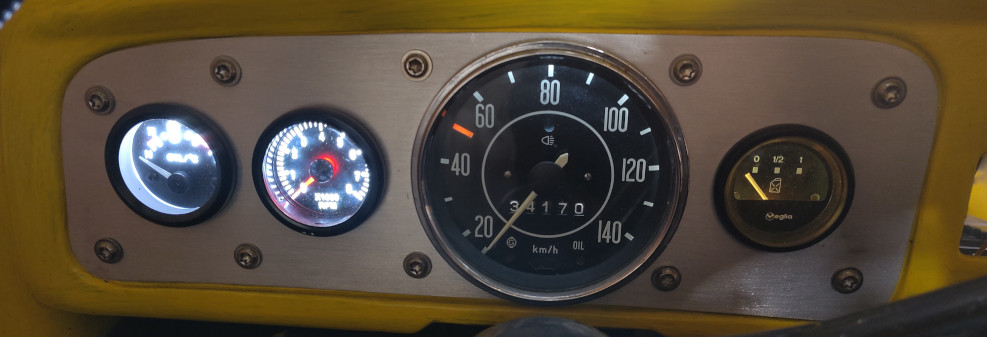

🔧 ...und das Armaturenbrett – noch ohne Arduino-PWM-Helligkeitsregelung... 🔧

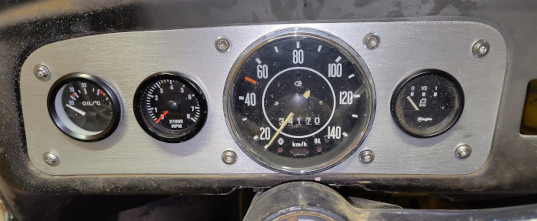

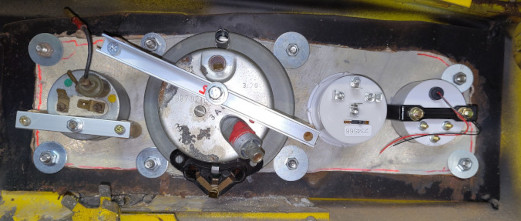

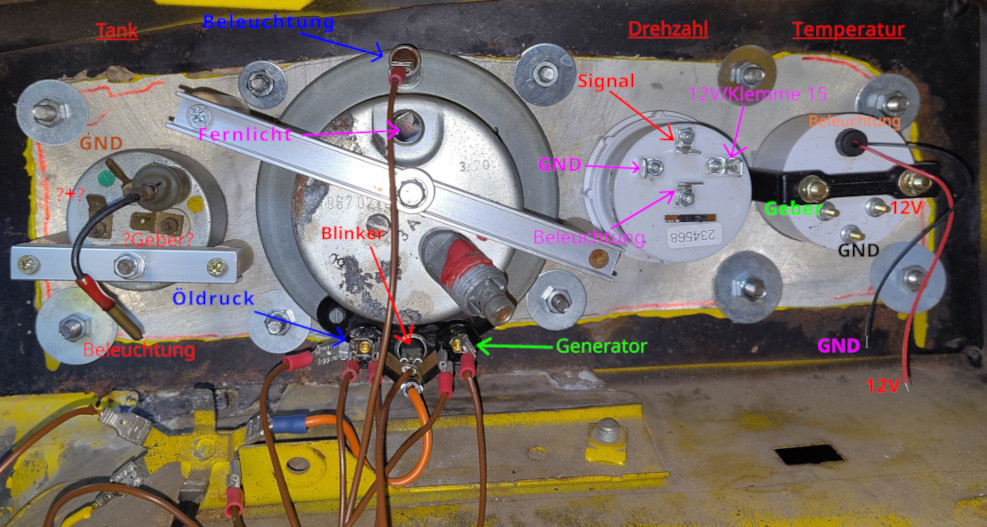

Was es alles an so einem Instrumentenbrett gibt – 12.09.2025/Tag 510

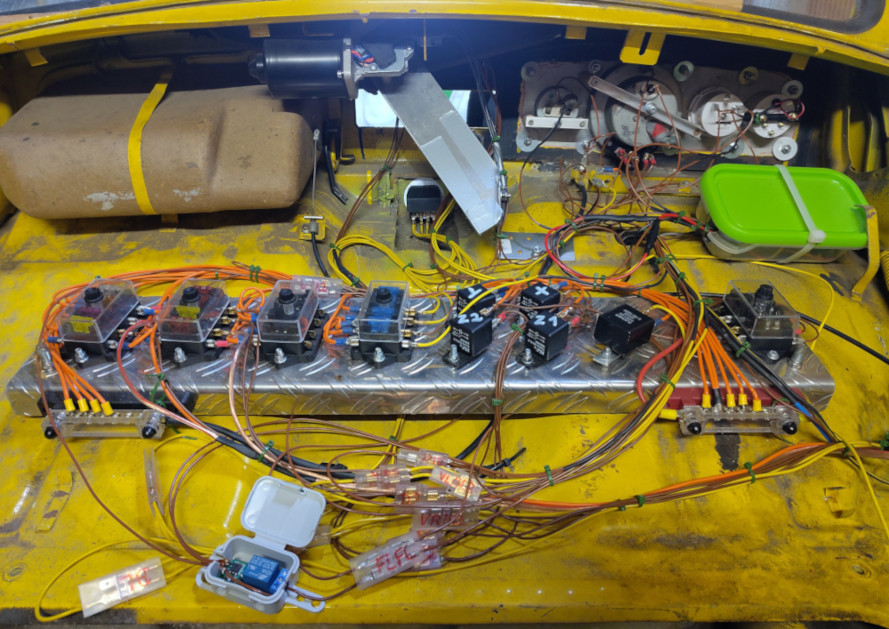

🔧 ...und die Verkabelung vorne... 🔧
Was noch fehlt sind Leitungen für:
  • Motordrehzahl
  • Motoröltemperatur
  • Datenleitung für
    Ablufttemperatur jedes einzelnen Zylinders
  • Tankgeber
  • Blinker auf den Kotflügeln vorne
  • Standlicht vorne
  • Abblendlicht
  • Fernlicht
  • Hupe

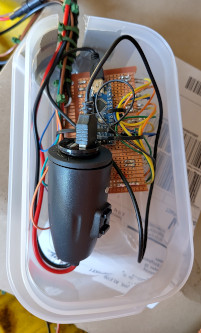

🔧 ...Dimmer-Elektronik – die Schachtel mit dem grünen Deckel 🔧

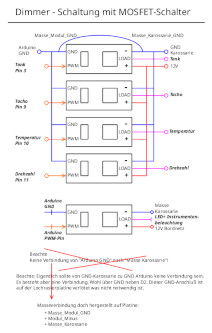

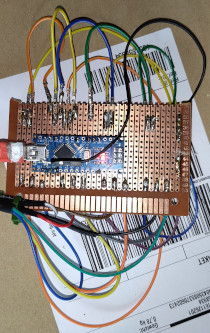

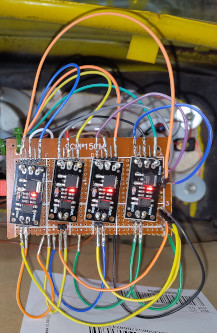

Vorderseite Arduino Nano...   ...eingebaut...   ...Rückseite 4 x MOSFET...   ...Schaltung

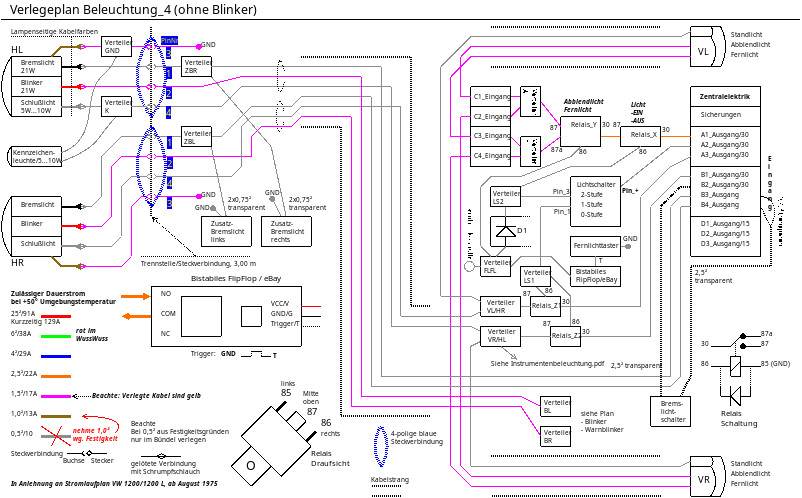

Und hier der Auszug: Verlegeplan für die Verkabelung der Beleuchtung
 Verteiler unter der Fronthaube
– Eingeschmorte Nummer zu Planbezeichnung –


  • ... A    – Verteiler Abblendlicht

  • ... F    – Verteiler Fernlicht


  • 10_   VD2   – Verteiler Sicherungskasten "D" Ausgang 2

  • 12_   LS2   – Licht Stufe 2 (Abblend-/Fernlicht)

  • 13_   LS1   – Licht Stufe 1 (Standlicht)

  • 14_   VL/HR – vorne links/hinten rechts

  • 15_   WBS   – Warnblinkschalter

  • 23_   D3    – Verteiler D3 (Blinker)

  • 25_   VR/HL – vorne rechts/hinten links

  • 26_   FLFL  – FlipFlop

  • 31_   D2    – Verteiler D2 (Blinker)

  • 32_   BKL   – Blinkerkontrollleuchte

  • 72_   BR    – Blinker rechts

  • 73_   BL    – Blinker links
🔧 – Planbezeichnung zu eingeschmorte Nummer –


  • A  .....  – Verteiler Abblendlicht


  • BKL     32_ – Blinkerkontrollleuchte

  • BL      73_ – Blinker links

  • BR      72_ – Blinker rechts

  • D2      31_ – Verteiler D2 (Blinker)

  • D3      23_ – Verteiler D3 (Blinker)

  • F  .....  – Verteiler Fernlicht


  • FLFL    26_ – FlipFlop

  • LS1     13_ – Licht Stufe 1 (Standlicht)

  • LS2     12_ – Licht Stufe 2 (Abblend-/Fernlicht)

  • VD2     10_ – Verteiler Sicherungskasten "D" Ausgang 2

  • VL/HR   14_ – vorne links/hinten rechts

  • VR/HL   25_ – vorne rechts/hinten links

  • WBS     15_ – Warnblinkschalter

 Verteiler im Batteriekasten
– Eingeschmorte Nummer zu Planbezeichnung –


  • 81_   ZBR   – Zusatzbremslicht rechts

  • 84_   K     – Kennzeichenleuchte )*

  • 85_   GND   – Masse )*

  • 91_   ZBL   – Zusatzbremslicht links
)* Leitungsstrang zum linken Kotflügel 		🔧 – Planbezeichnung zu eingeschmorte Nummer –


  • ZBL   91_  – Zusatzbremslicht links

  • ZBR   81_  – Zusatzbremslicht rechts

  • K     84_  – Kennzeichenleuchte )*

  • GND   85_  – Masse )*
Anmerkung: Die Zahlen-Bezeichnungen sind willkürlich gewählt


So, jetzt habe ich mich grob von vorne nach hinten durchgearbeitet - jetzt geht's wieder Richtung vorne / 2.10.2025 – Tag 530

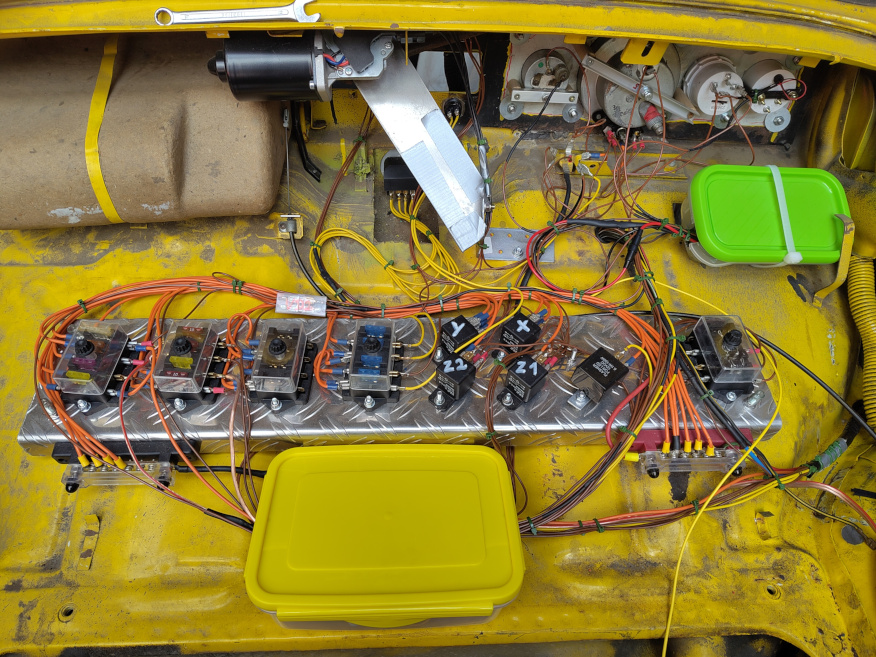

Sieht recht aufgeräumt aus – ist es auch 🔧 – 18.10.2025





---Muster-Abschnitt---
txt







to be continue...





??? 20?? – ...

🔧 ???
